"Линия Сталина". Трёхамбразурная пулемётная огневая точка М-1 №128

Для контраста с трёхамбразурной огневой точкой М-1 №292, вошедшей в состав ИКК "Линия Сталина", покажу её родную сестру и соседку. ОТ №128 входила в состав того же ротного района обороны "С" и располагалась в трёх километрах к юго-западу от ОТ №292 у деревни Новшины (ныне Новошино). В статье использованы фотографии, сделанные товарищем SVD в 2007 году.


Схема ротного района обороны "С" с прилегающими участками батальонных районов "VI" и "VII". Зелёным выделены сооружения, входящие в историко-культурный комплекс "Линия Сталина".




Конструктивно сооружения близки. Но, судя по кронштейнам, размещение оборудования несколько отличалось.

Схема трёхамбразурной пулемётной огневой точки М-1 №292. Чертёж И. Волкова.
Приводится по статье В. Каминского "Минский УР" в альманахе "Крепость Россия" №3

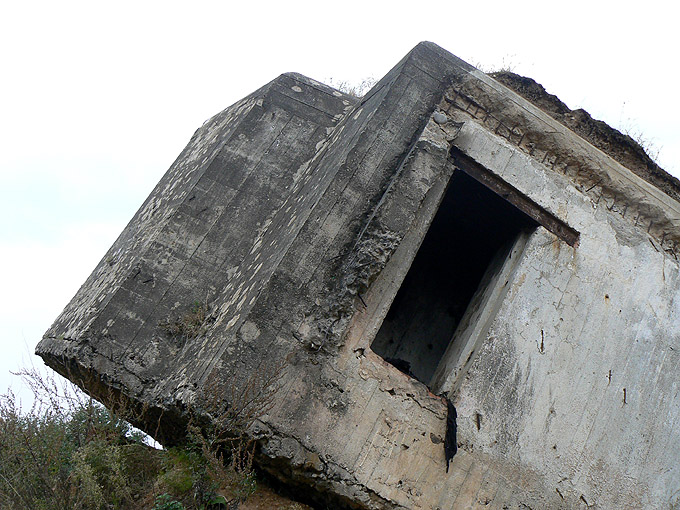

В результате добычи песка, ОТ обрушена в карьер. Подобная судьба постигла многие сооружения МиУРа, так что одним из основных врагов ДОТ, наряду с немецкими и советскими сапёрами, оказались строители. Совместными усилиями им удалось разделаться примерно с сотней сооружений из 326 построенных.

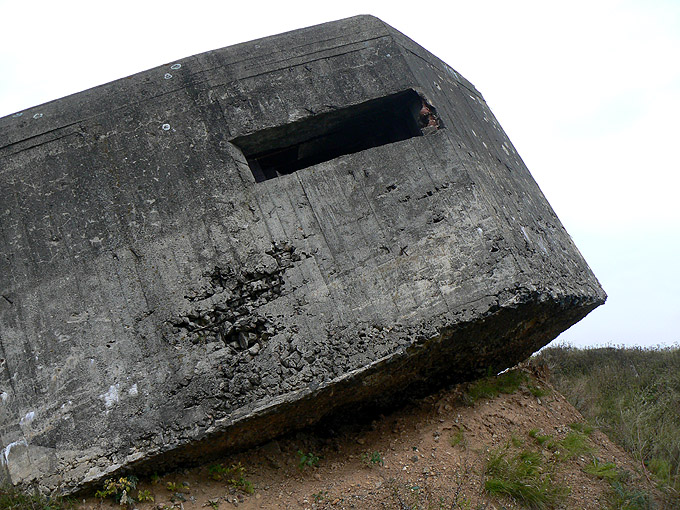

Но, данной ОТ относительно повезло – она не разрушена, не зарыта и не затоплена. Поэтому мы имеем возможность осмотреть недоступные обычно части сооружения. Например, увидеть дно.



Или дефекты заливки и фрагменты арматуры.



Естественно, что такие грубые подвижки привели к разрушению тонкостенного крытого дворика, обнажив оба входа в сквозник



Заметны следы стен и перекрытия



В глубине проёма сквозника видна амбразура для обороны коридора



Амбразура изнутри закрывается заслонкой



Открытие заслонки

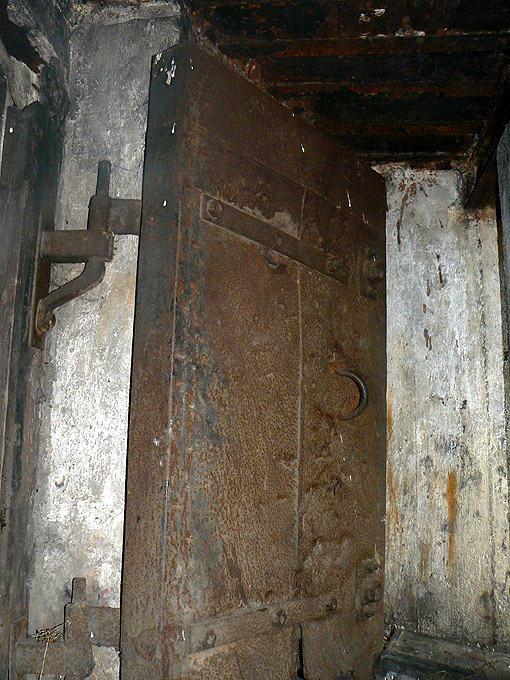

Дверь противохимического тамбура сохранилась.



А вот двери в малый каземат нет



Есть у ДОТ ещё три врага – колхозники, дачники и туристы. Они стараются скрутить, всё, что только можно применить "в народном хозяйстве". Пытаются приспособить бетонные сооружения под хозяйственные нужды. Мусорят и устраивают костры. Всем этим "удовольствия" не миновали и ОТ №128. На первой фотографии видны остатки кирпичной кладки, которой пытались замуровать или сузить амбразуры. Внутри присутствуют следы пожара. Из оборудования сохранились только остатки станков, фрагменты трубопроводов и пустые кронштейны.

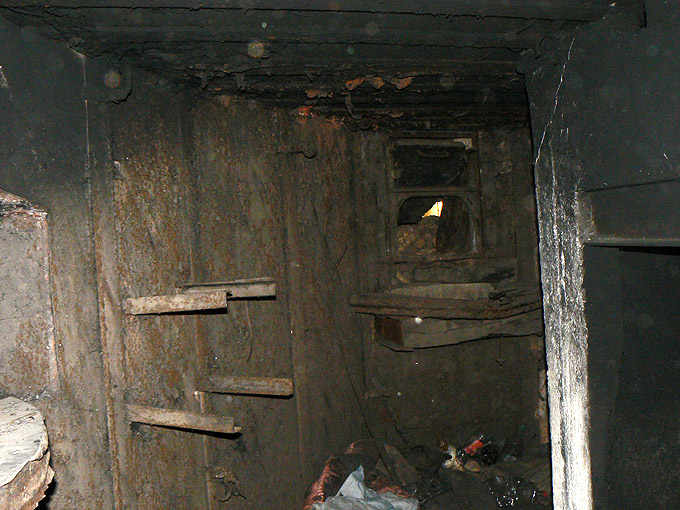

Кронштейны между пулеметными станками под радиостанцию. На ОТ №292 они в перископной.



Деревянные детали пулемётного станка Горносталева в малом каземате сохранились довольно неплохо. Присутствует даже поворотная балка, на которой крепился пулемёт (иногда называемая "гитарой"). При том, что на станке и стенах каземата явные следы огня.



На балке видно место крепления пулемёта и отверстие гильзосборного приспособления в центре. Балка не дорабатывалась под установку гильзосборника нового типа. А вот крепление пулемёта, похоже, доработано для крепления "тарелки" а не прижима вертлюга непосредственно к гитаре. Такая установка позволяла отклонять пулемёт в горизонтальной плоскости на небольшие углы, не поворачивая весь станок, что облегчало точное наведение.

Сохранились металлические детали крепления кронштейнов сиденья.

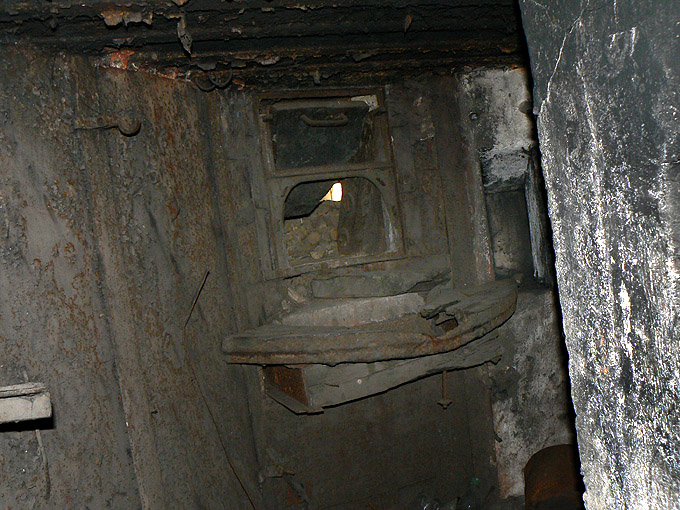

У центрального станка лучше сохранился стол, но поворотная балка отсутствует.



Наконец у правого пулемётного станка почти полностью разрушены деревянные части. Зато видны кронштейны, поддерживающие станок.



Справа от станка ниша в стене, для коробки с пулемётной лентой при крайнем положении пулемёта.



Очумелые ручки иногда успевают открутить агрегат раньше, чем мозг успевает осознать, его бесполезность. Так что кое-что из оборудования бросается тут же. Вот валяется редуктор привода вентилятора отсоса пороховых газов КП-4. Такой же можно наблюдать в ОТ №292 (но без рукоятки).



А это вовсе не валяется на земле. Это труба перископа на крыше сооружения. Присмотревшись, её можно увидеть на первой фотографии.
