Ещё один фрагмент экспозиции ИКК "Линия Сталина", к МиУРу отношения не имеющий. Зато к фортификации – непосредственное. Это бронеколпаки, перенесённые на территорию комплекса из различных точек Белоруссии.



Броневой пост конструкции военного инженера Ф.И.Голенкина, разработанный в 1910 г. Впоследствии использовалось так же обозначение "тип ГАУ". Применялись при строительстве крепостей в Гродно и Осовце. Данный экземпляр доставлен с разрушенного наблюдательного пункта в Полоцком укрепрайоне.



Устанавливался на закладное кольцо в железобетонном массиве. Кольцевой броневой бандаж введён по результатам боевого применения в осовецекой крепости. Бандажей должно быть два – второй выше амбразур.

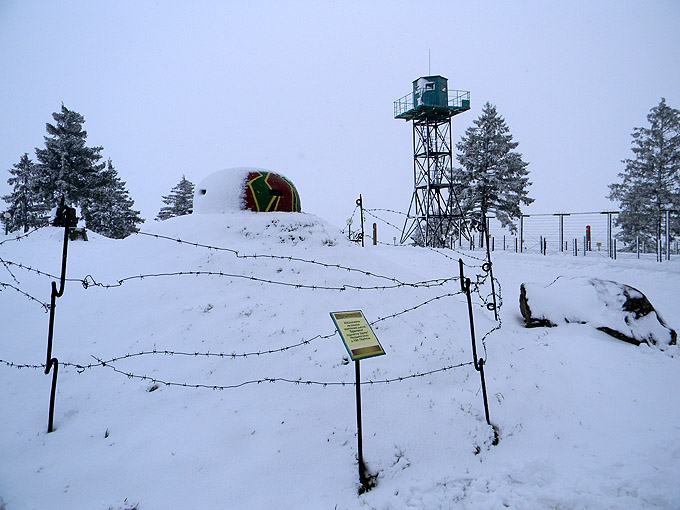

Это немецкое бронированное пулемётное гнездо (Panzer Nest). Во время Второй Мировой было установлено в Борисове в районе староверческого кладбища.

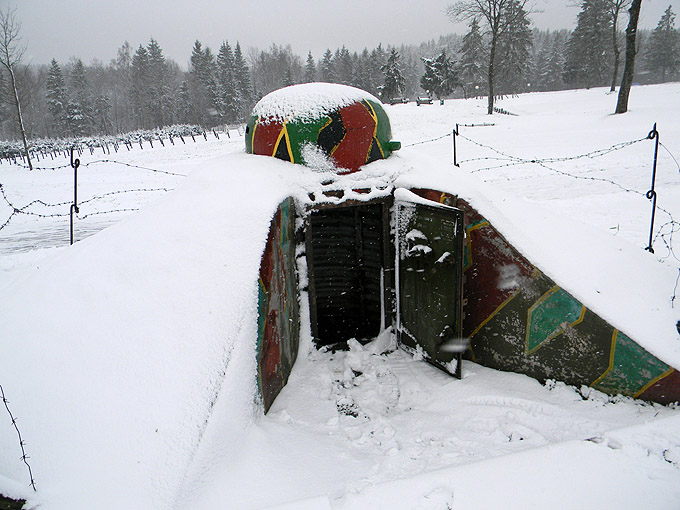

Вид сзади

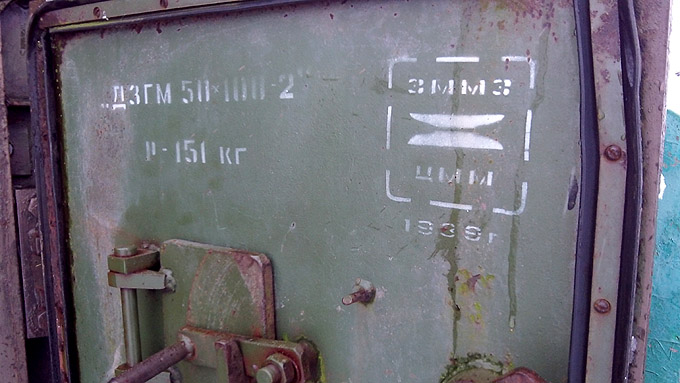

Абстрагируйтесь от основания и люка – это тоже реальная фортификационная конструкция, но советская. (То же самое относиться к двум последующим объектам)



Внутренняя отделка основания



Амбразура.



А вот так выглядели остатки настоящего основания этого пулемётного гнезда





Немецкий наблюдательный бронеколпак времён Первой Мировой. В 1932 - 1936 г.г. (то есть одновременно с возведения первой очереди МиУРа) Польша использовала их при строительстве своей линии укреплений. Этот был установлен в окрестностях деревни Малое Подлесье в подучастке "Дарево" укреплённого участке "Барановичи"



Толщина стенок 120 мм. Бронеколпак и железобетонный массив польских сооружений обеспечивали защиту от однократного попадания 155-мм снаряда гаубицы. Что соответствовало советскому типу М-2.



Смотровая щель



Сохранился только один аналогичный бронеколпак в районе Миничей, но я пока туда не добирался.



А это уже собственная польская конструкция. Устанавливалась на более поздних сооружениях (1936-1939 г.г., что примерно соответствует времени «доусиления» МиУРа)



Толщина брони – те же 120 мм. Внутренний диаметр – метр.





Бронеколпак изнутри. Заслонки щелей не сохранились



Смотровые щелей (6 штук) достаточно велики и равномерно расположены по периметру. Съёмка "сквозь" бронеколпак.



Так же встречается в подрайоне «Дарево». Вот вполне сохранившийся экземпляр. Хотя встречаются и разбитые.



Колодцы аналогичных бронеколпаков



Видна верхняя ступенька скоб-трапа



Вообще, надо будет собраться как-нибудь с мыслями и написать про немецко-польскую фортификацию.

В статье использованы фотографии francis_maks,vladvitkam, svd, ustas, sus_tan_z
